Řídící jednotka komory s mini PC
Společnost MP Elektronik je poskytovatel komplexních služeb v oblasti elektrotechnického průmyslu, která působí na česko-slovenském trhu od roku 1990. Jsou také výrobcem zařízení MP Dry Cabinet, které dodávají do celého světa. MP Dry Cabinet je klimatizovaná komora, která udržuje stálé klimatické podmínky pro skladování elektronických součástek.
Se společnosti MP Elektronik spolupracujeme už řadu let. Spolupracovali jsme na vývoji software a návrhu hardwaru pro řídící jednotku zařízení MP Dry Cabinet. Původní řídící jednotka byla postavena na compute module 4. Avšak s časem jsme obdrželi zpětnou vazbu, že zákazníci MP Elektroniku preferuji systém, základém kterého by nebyl Linuxový OS, ale Windows OS, což jim přináší určité výhody.
Rozhodli jsme se nahradit compute module 4 mikrokontrolérem STM32 a doplnit celé řešení o mini PC s Windows OS. Provedli jsme redesign řídící jednotky, kde hlavní změnou byla výměna compute modulu za mikrokontrolér STM32. Následně jsme vyvinuli kompletní firmware pro řídící jednotku s STM32. Jelikož v minulé verzi řídící jednotky s linuxovým compute modulem byla vyvinuta multiplatformní desktop aplikace, tak nebylo třeba celou aplikaci pro mini PC s Windows vyvíjet od začátku. Přesto aplikace vyžadovala některé úpravy, protože řádá funkcí se přemístila z aplikace do firmwaru, taktéž jsme vyvinuli komunikaci mezi oběma zařízeními. Provedli jsme i designové vylepšení celé aplikace.
Vyvinutá webová aplikace, pro vzdálené sledování klimatických podmínek v komoře a s možnosti exportovat naměřená data zůstala beze změn.
Se společnosti MP Elektronik dále spolupracujeme na rozšiřování funkcí dle potřeb jejich zákazníků.
Shrnutí:
- STM32 ARM® Cortex®-M
- USB, RS-485, Modbus RTU
- Sondy Rotronic Arichip na měření teploty a vlhkosti
- PT100 s externím ADC ADS1120
- RFID pro autentizaci
- Otisk prstu pro autentizaci
- Výstupy – Relé, Low-side switch
- Průmyslové mini PC

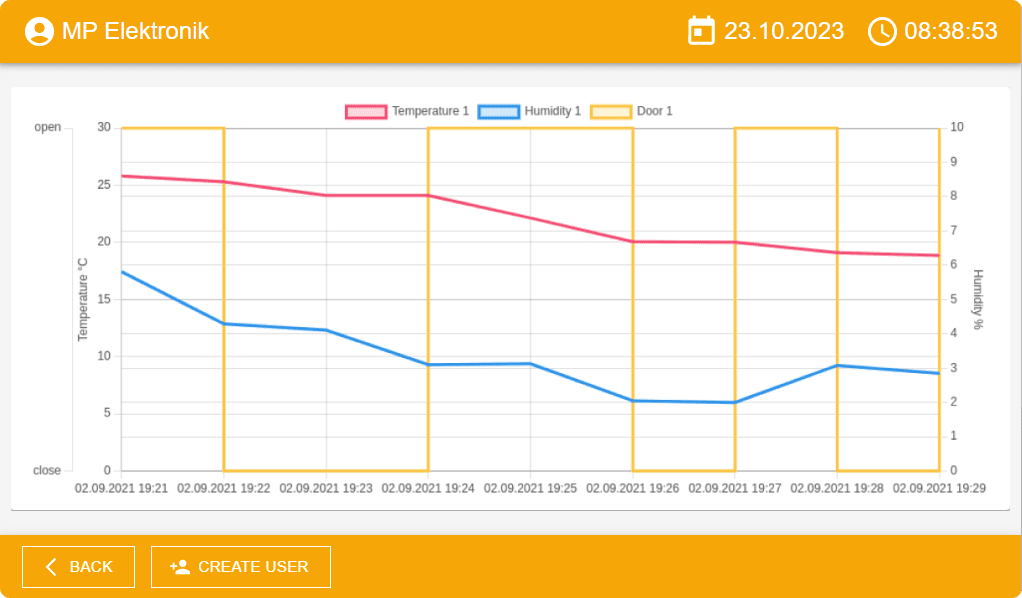

- Desktop aplikace
- Záloha dat na USB a do sdílené síťové složky
- RSA digitální podpis pro vzdálené odemykání funkcí
- Monitorování kabinetů z PC pomocí webové aplikace
